Correa seca vs correa húmeda. Distribución cadena y engranaje en camionetas – Informe Técnico

Introducción

La distribución en un motor de 4 tiempos, es la encargada de sincronizar el cigüeñal y el árbol (o árboles) de levas en relación 2:1. Esta vinculación puede realizarse mediante correa, cadena o engranajes. En camionetas —especialmente con servicio severo (polvo, calor, ripio, carga y remolque)— la elección del sistema de distribución y su mantenimiento impactan directamente en los costos de mantenimiento, la disponibilidad de repuestos y el valor de reventa.

A continuación, se analizan los tipos de distribución, con sus pros/contras, recomendaciones de mantenimiento y ejemplos de motores actuales en Argentina.

Aspectos técnicos

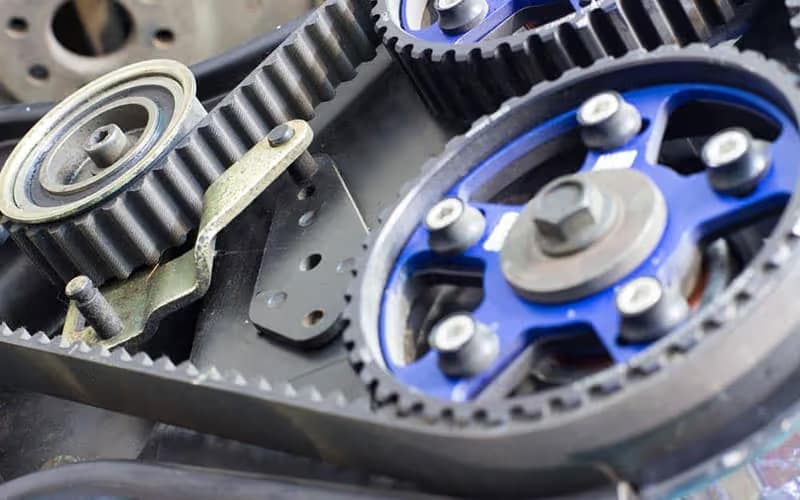

Correa

A partir de las décadas de 1980 y 1990 se popularizó la correa dentada de distribución por las ventajas en términos de ruido y fricción. que ofrecía frente a la cadena.

Las correas, generalmente están fabricadas en elastómeros de alta resistencia (HSN/HNBR) reforzados con fibras, trabajan sin lubricación (aisladas del aceite del motor). Esto resulta en un sistema más silencioso, ligero y económico, con menor inercia y rozamiento que la cadena.

Una correa reduce la transmisión de vibraciones armónicas entre los ejes y suele desempeñarse muy bien a altas RPM sin alterar la sincronización. Sin embargo, es un elemento con vida útil limitada tanto por kilometraje como por tiempo.

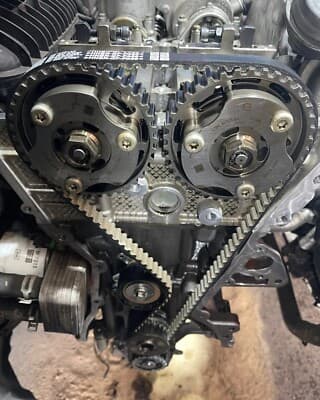

Correa húmeda

A comienzos del 2010 surgió una variante: la correa de distribución bañada en aceite (belt-in-oil). Se introdujo inicialmente en motores de autos livianos (Ford la introdujo en el 1.8 TDCi) con el fin de reducir aún más las pérdidas por fricción y el ruido.

Permitió diseños de motor más compactos al eliminar la cubierta externa y ubicar todo el tren de distribución dentro del cárter.

En teoría, la lubricación constante reduce el desgaste y podría extender la vida de la correa, alcanzando intervalos de reemplazo mayores. La experiencia real mostró que estas correas húmedas pueden degradarse prematuramente debido a la contaminación del aceite con combustible. El contacto continuo con aceite mezclado con partículas y la acción de los aditivos (detergentes) puede causar desintegración del material de la correa. Su reemplazo es más costoso y laborioso, ya que implica abrir el cárter o secciones internas del motor, con mayor riesgo de errores de armado o fugas luego del servicio.

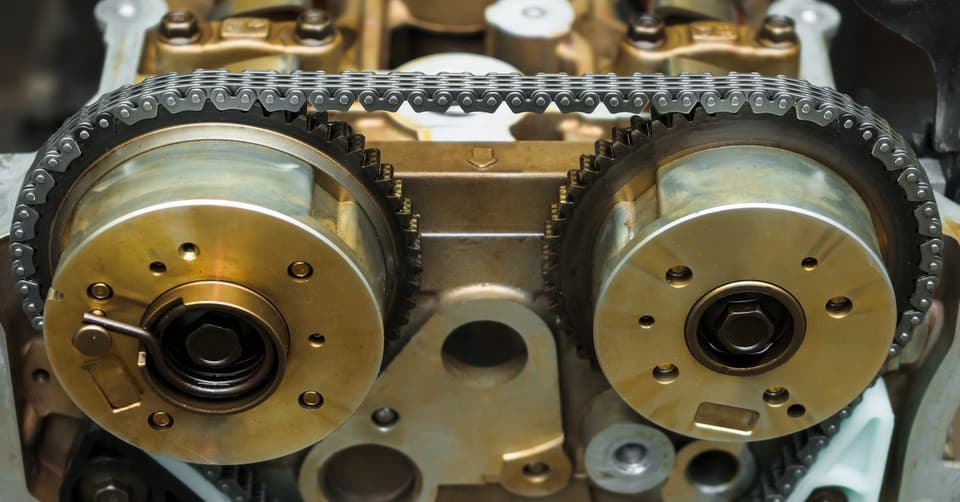

Cadena

La cadena de distribución tuvo un resurgimiento a mediados de los 2000, cuando varios fabricantes introdujeron cadenas más livianas y de baja fricción para combinar confiabilidad con eficiencia.

Una cadena de acero tiene la ventaja de su robustez frente a altas temperaturas, cargas y contaminantes. A diferencia de la correa, la cadena no se ve afectada por el calor del motor ni por derrames de líquidos (aceite, combustible), opera constantemente lubricada por el aceite del motor.

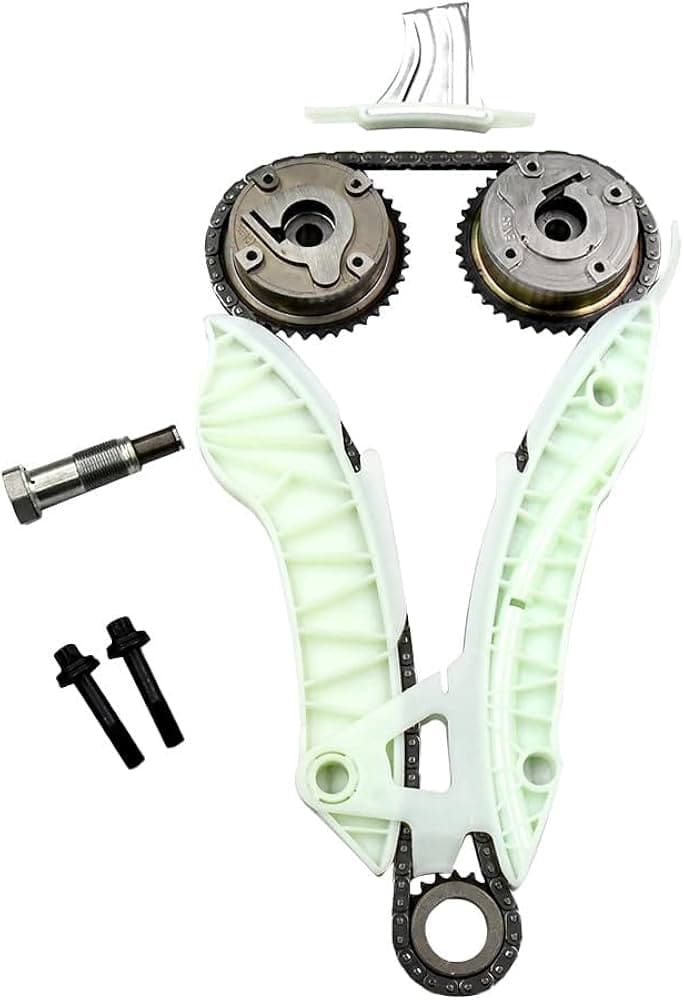

Algunos fabricantes llegaron a promocionar las cadenas como “libres de mantenimiento” o duraderas por la vida útil del motor. La actual Hilux, la cadena de distribución se considera “de por vida” (no hay intervalo de cambio programado); sin embargo en la práctica, una cadena sí sufre desgaste con los kilómetros; lo que suele degradarse son los componentes auxiliares: el sistema incluye tensores hidráulicos, patines y guías de plástico/nylon que pueden deteriorarse o colapsar si no se realiza un mantenimiento correcto del lubricante.

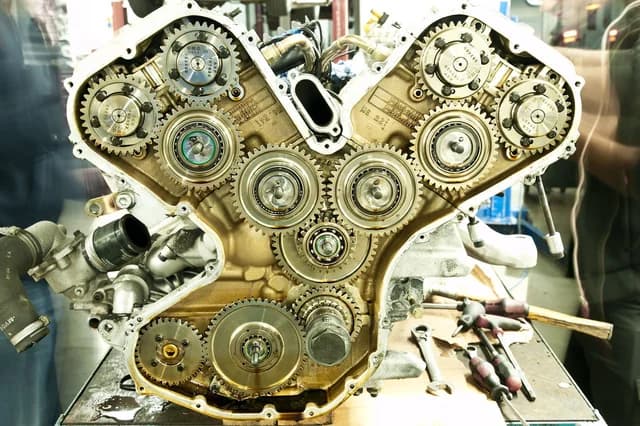

Engranajes

El accionamiento por engranajes se utiliza principalmente en motores donde el árbol de levas está cercano al cigüeñal: típicamente en motores antiguos con árbol de levas en el block y en diseños con un solo árbol de levas a la cabeza.

Su principal ventaja es la precisión del sincronismo, la conexión rígida por engranajes elimina prácticamente las holguras por tolerancias. Además, el tren de engranajes no requiere elementos auxiliares como tensores, reduciendo la cantidad de piezas móviles susceptibles a fallas. Sin embargo, los engranajes generan ruido, implican costos de fabricación más altos (por las tolerancias precisas y materiales resistentes requeridos) y añaden peso. También pueden verse afectados por las dilataciones térmicas del block, que alteran ligeramente el juego entre dientes.

Hoy son poco comunes; un ejemplo es el motor Cummins en la Ram 2500, que emplea un tren de engranajes helicoidales.

Mantenimiento y costos asociados

Las correas (seca y húmeda) ofrecen un costo predecible y suelen estar ubicadas en la parte frontal externa del motor, lo que facilita su acceso. Se recomienda siempre cambiar el kit de distribución completo —correa, tensores, guías— y aprovechar para sustituir la bomba de agua (si es accionada por la misma correa). Es fundamental que todos los componentes críticos de la distribución se renueven juntos para lograr la máxima fiabilidad hasta el próximo intervalo de cambio.

El uso y el ambiente donde se desempeña la camioneta influyen directamente en la vida útil de los componentes de distribución. En Argentina, las condiciones suelen ser más rigurosas por caminos de tierra, grandes variaciones térmicas estacionales, tránsito urbano denso (ralentí prolongado) y calidad de combustibles/aceites variable. Estos factores castigan los retenes, tensores y guías de la distribución. Utilizar siempre el aceite homologado por el fabricante (grado y norma API/ACEA). La salud de la correa húmeda depende totalmente de la limpieza y de las propiedades del aceite.

La distribución por cadena y engranaje, requieren un mínimo mantenimiento pero siempre usar el grado y la especificación de aceite indicados por el fabricante y reemplazar el filtro según manual para garantizar caudal y presión. Las cadenas modernas suelen “avisar” con ruido antes de una falla. En caso de cambio de cadena, es recomendable sustituir patines, guías y tensores como conjunto. El costo de reemplazo de una cadena es alto.

Motores por tipo de distribución

A continuación, se listan ejemplos de motores de camionetas actualmente a la venta por tipo de distribución.

Correa seca

• Volkswagen Amarok 2.0 TDI – Motor turbodiésel 4 cilindros en línea.

• Ford Ranger 3.0 V6 (“Lion”) – Motor turbodiésel V6 (se diferencia del viejo 3.2 de cinco cilindros por cadena).

• Chevrolet S10 2.8 – Motor turbodiésel 4 cilindros en línea (Duramax).

• Fiat Toro 2.0 – Motor turbodiésel 4 cilindros (Multijet).

• Volkswagen Saveiro 1.6 MSI – Motor naftero 4 cilindros.

Correa húmeda

• Ford Ranger 2.0 – Motor turbodiésel 4 cilindros en línea.

• Chevrolet Montana 1.2 – Motor naftero 3 cilindros.

Cadena

• Toyota Hilux 2.8 – Motor turbodiésel 4 cilindros en línea (D-4D).

• Nissan Frontier 2.3 – Motor turbodiésel 4 cilindros en línea (YS23/DDi).

• Renault Alaskan 2.3 – Motor turbodiésel 4 cilindros en línea (YS23/DDi).

• Bi-Turbo – Motor turbodiésel 2.3 L (190 CV) de origen Nissan (familia YS23/DDi).

• Mitsubishi L200 2.4 – Motor turbodiésel 4 cilindros en línea (DI-D).

• Isuzu D-Max 3.0 – Motor turbodiésel 4 cilindros en línea (4JJ3).

• Volkswagen Amarok V6 3.0 TDI – Motor turbodiésel V6.

• Chevrolet Silverado 1500 – Motor naftero V8.

• Fiat Toro 1.3 – Motor naftero 4 cilindros (GSE T270).

• Renault Oroch 1.3 – Motor naftero 4 cilindros (TCe).

• Renault Oroch 1.6 – Motor naftero 4 cilindros (HR16).

Engranaje

• Ram 2500 6.7 – Motor turbodiésel 6 cilindros en línea (Cummins).

Identificación rápida del tipo de distribución: existen algunas pistas visuales para saber si un motor usa correa o cadena. En general, si la tapa frontal de la distribución es plástica y abultada, se trata de una correa seca externa (el plástico cubre la correa dentada) —es común verlo en motores de Volkswagen, Ford, etc.—. En cambio, si la tapa frontal es metálica, atornillada al block y muchas veces formando parte del cárter, con retornos u orificios de lubricación visibles, probablemente cubra una cadena bañada en aceite del motor.

Las correas húmedas (belt-in-oil) son más difíciles de distinguir externamente, ya que también usan tapas metálicas selladas; a veces debe consultarse el manual o la ficha técnica. En el caso de engranajes, suelen ubicarse dentro de un frente de fundición robusto; en motores grandes como el Cummins, el tren está detrás de una tapa frontal voluminosa y suele provocar un ruido mecánico seco muy característico.

Conclusión

Para el usuario promedio de pick-up en Argentina, la elección correa vs cadena de distribución no tiene una respuesta única: cada sistema aporta ventajas según la aplicación. Las correas secas y las cadenas siguen siendo soluciones sólidas y dominantes. La correa ofrece un funcionamiento más silencioso y costos de mantenimiento predecibles (se sabe que habrá que cambiarla cada cierto tiempo), a cambio de una atención periódica que no se debe descuidar. La cadena apuesta a la durabilidad a largo plazo: bien cuidada, puede acompañar al motor toda su vida sin intervención mayor. Los engranajes representan la opción más precisa y durable, justificándose solo en motores donde el ruido y el costo pasan a segundo plano frente a la necesidad de máxima confiabilidad. Por último, la correa bañada en aceite es una propuesta innovadora que promete eficiencia; sin embargo, su historial de problemas (degradación del material, desgaste “invisible”, costos de reparación altos) ha generado desconfianza en muchos usuarios.

IgnacioS.
